PCR實驗室概述
PCR實驗室是專門檢測艾滋病、乙型肝炎、禽疫病等病毒感染疾病的實驗室。它可以通過將病毒體內所含的基因進行擴增的方法，測出一些病毒含量不高的感染者體內是否含有特定的病毒。由于該檢測方法可以測出普通檢測出的病毒并具有靈敏度高、特異性高、快捷、對樣品要求低等優點，因此被臨床醫生廣為認可，已廣泛應用醫院的臨床診斷和各防疫檢驗部門。
PCR實驗室分為四個區域，進入各工作區域必須嚴格按照單一方向進行，不同的工作區域使用不同的工作服（例如不同的顏色）。工作人員離開各工作區域時，不得將工作服帶出，四區域分別為：1.試劑配制區；2.樣品處理區；3.核酸擴增區；4.產物分析區。如使用全自動分析儀，區域可適當合并,三四區可合并為擴增產物分析。
PCR實驗室設計的核心問題是如何避免污染。因此，實驗室的平面布局、空調通風系統設計、氣流控制等都是圍繞這個核心問題進行的。下面就對這幾各方面分別進說明。

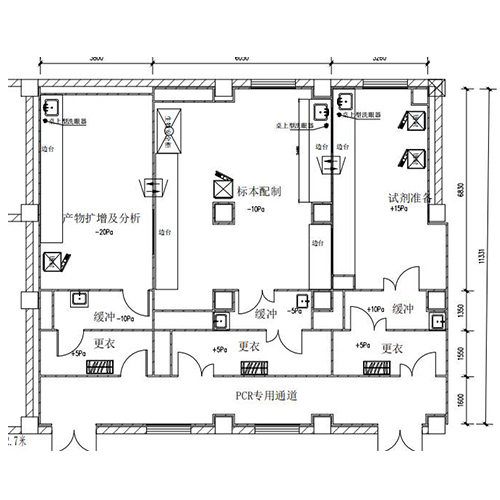

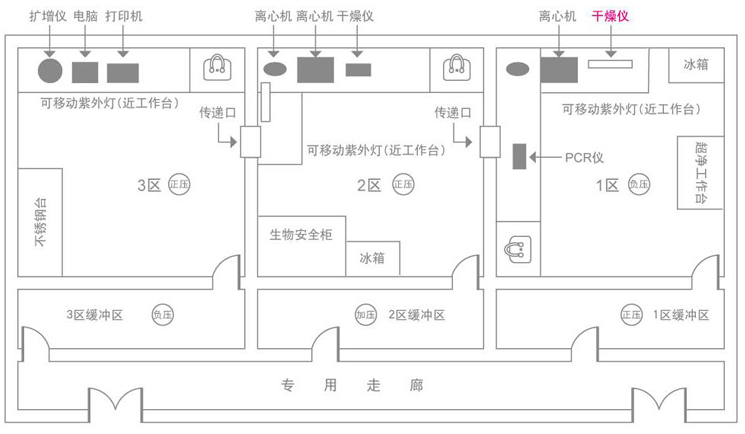

PCR實驗室平面布局
PCR實驗室分為四個區域，進入各工作區域必須嚴格按照單一方向進行，不同的工作區域使用不同的工作服（例如不同的顏色）。工作人員離開各工作區域時，不得將工作服帶出，四區域分別為：1.試劑配制區；2.樣品處理區；3.核酸擴增區；4.產物分析區。如使用全自動分析儀，區域可適當合并,三四區可合并為擴增產物分析。
各實驗區之間的試劑及樣品傳遞應通過傳遞窗進行。
實驗室空調通風系統設計及壓力控制
PCR實驗室并沒有嚴格的凈化要求，但是為避免各個實驗區域間交叉污染的可能性，宜采用全送全排的氣流組織形式。同時，嚴格控制送、排風的比例，保證各實驗區的要求。
1、試劑貯存和準備區
該實驗區主要進行的操作為貯存試劑的制備、試劑的分裝和主反應混合液的制備。試劑和用于標本制作的材料應直接運送至該區，不得經過其他區域。試劑原材料必須貯存在本區內，并在本區內制備成說需單位貯存試劑。
對于氣流壓力的控制，本區并沒有嚴格的要求。
2、標本制備區
該區域主要進行的操作為臨床標本的保存、核酸（RNA、DNA)提取、貯存及其加入至擴增反應管和測定RNA時cDNA的合成。
本區的壓力梯度要求為；相對于鄰進區域為正壓，以避免從鄰近入本區的氣容膠污染。另外，由于在加樣操作中可能會發生氣溶膠所致的污染，所以應避免在本區內不必要的走動。
3、擴增反應混合物配制和擴增區
該區域主要進行的操作為DNA或cDNA擴增。此外，已制備的DNA模板和合成的cDNA（來自樣本制備區）的加入和主反應混合液（來自試劑貯存和制備區）制備成反應混合液等也可在本區進行。在巢式PCR測定中，通常在第一輪擴增后必須打開反應管，因此巢式擴增有較高的污染危險性，第二次加樣必須在幫本區進行。
本區的壓力梯度要求為：相對于鄰近區域負壓，已避免氣溶膠所致的污染，應盡量減少在本區內的不必要的走動。個別操作如加樣等應在超凈臺內進行。
4、擴增產物分析區
該區域主要進行的操作的擴增片段的測定。如使用全自動封閉分析檢測，此區域可不設。
本區是主要的擴增產物污染來源，因此對本區的壓力梯度的要求為：相對于鄰近區域為負壓，一避免擴增物從本區擴散至其他區域。
科望達PCR實驗室設計理念
1、主體結構：
主體為彩鋼板、鋁合金型材。室內所有陰角、陽角均采用鋁合金50內圓角鋁，從而解決容易污染、積塵、不易清掃等問題。結構牢固，線條簡明，美觀大方，密封性好。
2、標準的三區分隔和氣壓調節：
將PCR過程分成試劑準備、標本制備和PCR擴增檢測三個獨立的實驗區。整個區域有一個整體緩沖走廊。每個獨立實驗區設置有緩沖區， 同時各區通過氣壓調節，使整個PCR實驗過程中試劑和標本免受氣溶膠的污染并降低擴增產物對人員和環境的污染。
可打開緩沖區Ⅰ，緩沖區Ⅱ和 PCR 擴增區的排風扇往外排氣，在實驗區的外墻上和各扇門上都安裝有風量可調的回風口，空氣通過回風口向室內換氣。
3、消毒：
在三個實驗區和三個緩沖區頂部以及傳送窗內部安裝有紫外燈，供消毒用。
在試劑準備區和標本制備區 還設置移動紫外線燈，對實驗桌進行局部消毒。
4、機械連鎖不銹鋼傳遞窗：
試劑和標本通過機械連鎖不銹鋼（不建議使用電子連鎖方式）傳遞窗傳遞，保證試劑和標本在傳遞過程中不受污染（人物分流）。
5、地面
地面建議使用PVC卷材地面或自流坪地面，整體性好。便于進行清掃，耐腐蝕。沒有條件的也可采用水磨石地面，或大塊的瓷磚（至少800mm×800mm）接縫需要小于2mm。
6、照明
燈具要選用凈化燈具，能達到便于清洗、不積塵的特點。
在建設的過程中應注意：
●規范的安裝流程和全面的服務流程。
●嚴格按照規范科學設計的安裝流程。
●安裝前需要確定以下安裝條件，如：電源電壓，電源進線位置，電話網絡線進線位置，進水水壓，最小安裝空間，地面平整度，通風孔、進水管和下水管的位置等，理想狀態的空間尺寸和通風口尺寸。
